Huace450P高低温介电温谱仪由华测仪器多位工程师多年开发,其具有测试功能,设备测试频率max值可达30MHz,采用直接联接阻抗分析仪以减少测试导线的影响,同时电极加热采用直流电极加热方式,减少电网谐波对测量仪表的干扰。同时测试功能上也可扩展击穿测试、TSDC等测量功能。它能够在不同测量条件和测量模式下进行连续和高速的测量。
它提升了高低温介电温谱测试仪测量精度

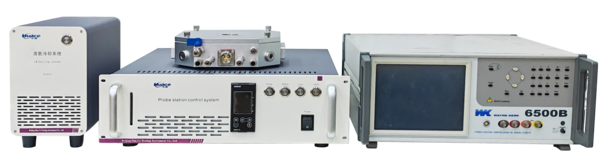

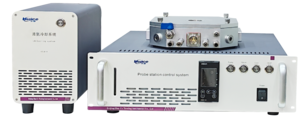

高低温介电温谱测试仪冷热台
我们为什么做的好?
减弱电网谐波对采集精度的影响
减弱高温环境下测量导线阻抗影响及内部屏蔽
优化样品温度的测量方式及测量电极
操作软件
测量电路保护
普通参数
阻抗分析仪测量
高温炉基本参数

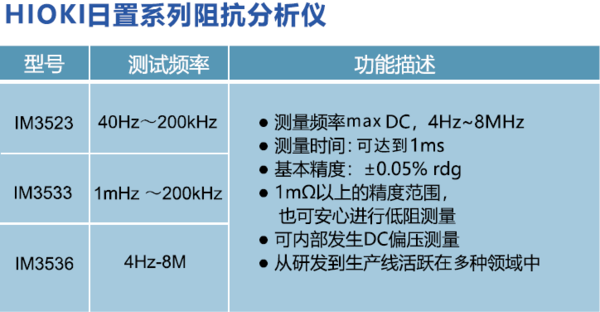

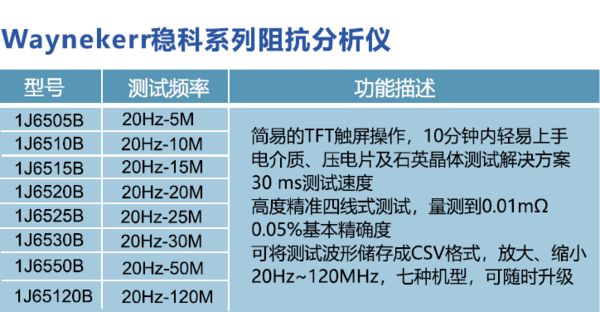

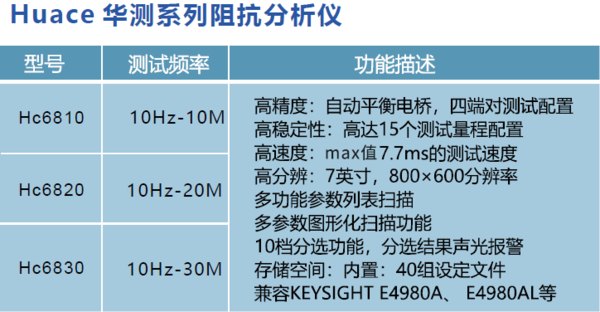

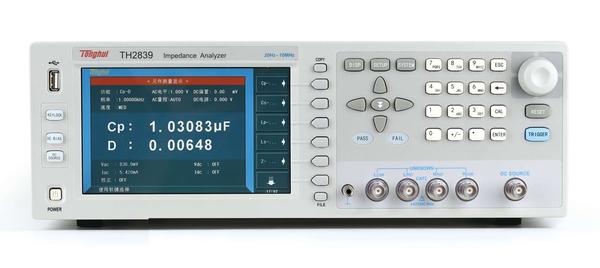

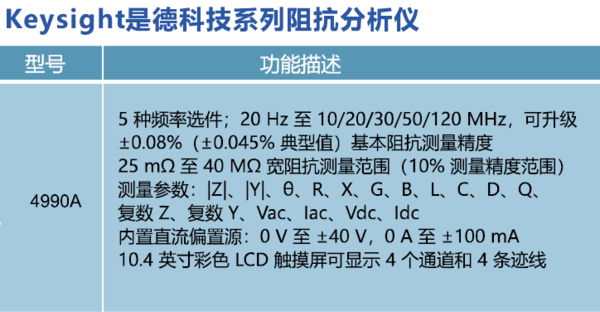

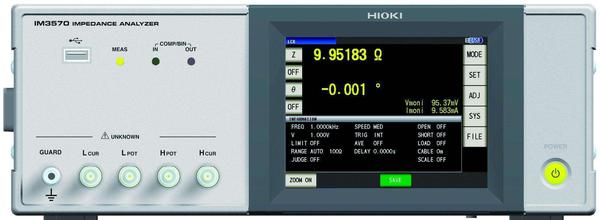

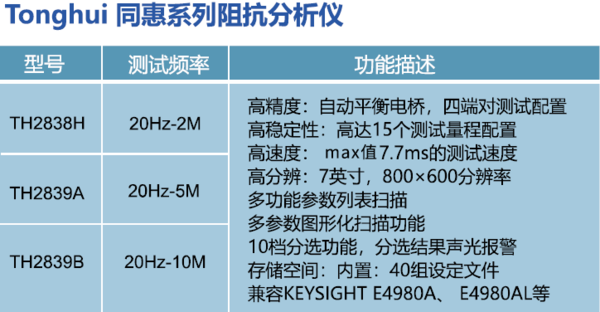

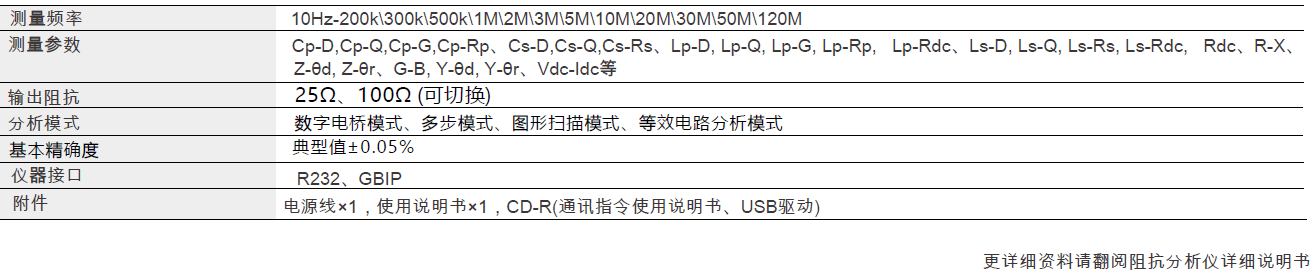

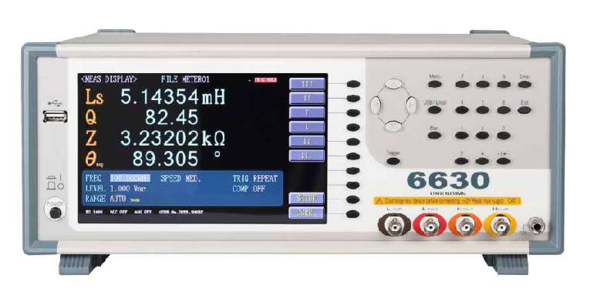

阻抗分析仪系列
设备测量参数

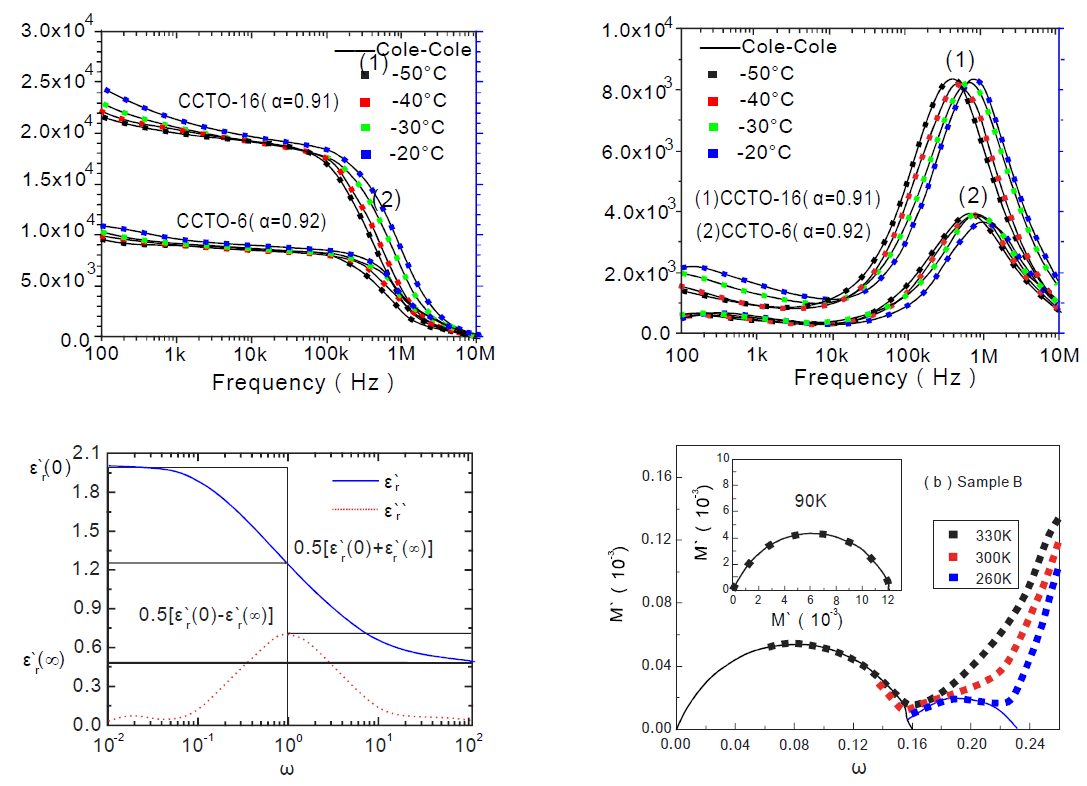

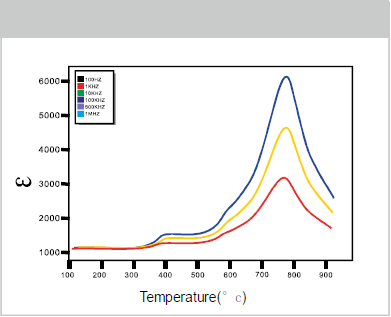

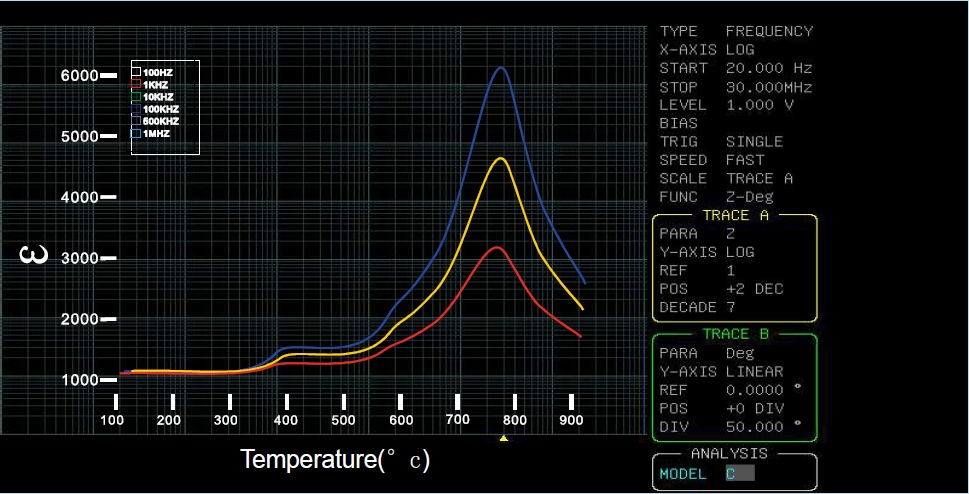

测量曲线(部分)
典型用户:
西安某大学
西北某大学
四川某大学
华某
江苏某大学
上海同某大学
典型用户:
华南某大学
中某院应化所
中国电子某所
中国某科工集团某某所
西南技术某研究所
........
      电网谐波是电网中存在的除基波电压、电流以外的高次谐波分量。谐波产生的原因是由于非线性负载所致。当电流流经负载时,与所加的电压不呈线性关系,就形成非正弦电流,从而产生谐波。严重干扰通信、计算机系统、加工机械,检测仪表等用电设备的使用。目前加热装置大都是交流加热丝加热。交流加热即50Hz正弦波对加热丝进行加热的方式。为了减弱这种工频干扰以及电网谐波对测量的影响,华测仪器采用了直流加热方式进行加热。同时加入滤波等方式以减少对测量过程中的影响。大大提升测量的精度。
1、传输线受其材料及结构的影响,当传输高频信号时,导线内各点电流与电压的特性比。阻抗的不一致(不匹配)会导致测量的数据存在一些误差。所以在测量过程中要采用阻抗匹配的测量导线;
2、测量的导线也存在着一些阻抗及高频响应,故缩短测量导线将提升测量精度;
3、高温环境下的测量导线无法做到好的屏蔽,大都只做了绝缘处理,高温导线受温度的影响阻值变大,高温导线因要求通过绝缘件(如陶瓷、耐火材料等)将会把一部分电容引入测量。增大测量误差;
4、测量的方式采用三电极测量,将会起到较好的屏蔽作用。
1、通过平行板电极的测量原理,可以进一步说明测量的电极尽可能小,减少空间及杂散电容的影响,办法是可以在样品上溅射一层导电材质。
2、因不同的材料热晗不同,以热电偶靠近样品测试的温度作为样品的温度同样存在着一些误差。如果采用参比样品的方式进行测量,那么样品的温度就是材料真实温度。
      测试系统的软件平台 Huacepro ,采用labview系统开发,符合功能材料的各项测试需求,具备稳定性与操作安全性,并具备断电资料的保存功能,图像资料也可保存恢复。兼容XP、win7、win10系统。
█ 多语介面:支持中文/英文 两种语言界面;
█ 状态监控:系统测试状态浏览;
█ 图例管理:通过软件中的状态图示,对状态说明,了解测试状态;
█ 使用权限:可设定使用者的权限,方便管理;
█ 故障状态:软件具有设备的故障报警功能。
█ 试验报告:自定义报表格式,一键打印试验报告,可导出EXCEL、PDF格式报表

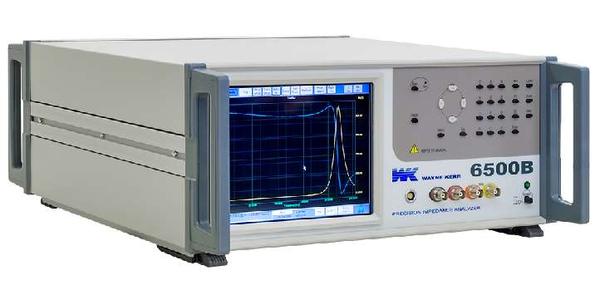

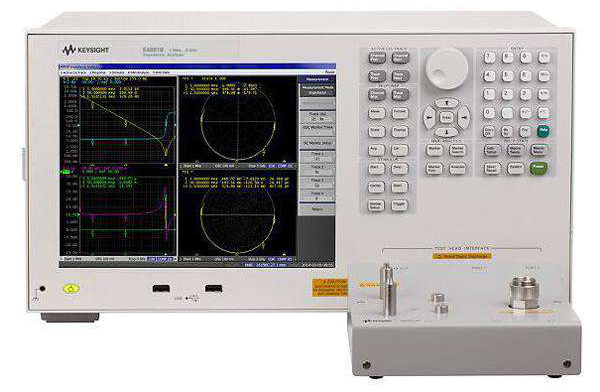

软件兼容:Huace(6300、6500)、Keysight( E4990、E4991、E4980A)、
waynekerr(6500B、6530、4235)同惠(2983、 2838、2851)等阻抗分析仪表
击穿保护max: 1                                     测量电路耐压值max:15kV
注 : 对于外接TREK高压放大器进行测试时,请参考华测生产的高压防护模块,对TPEK高压放大器进行击穿时的保护。
温度范围: -185~600°C
控温精度:±0.25°C

升温斜率:10°C/min(可设定)
测试频率 : 20Hz~10MHz
加热方式:直流电极加热
冷却方式:水冷
输入电压:110~220V
样品尺寸:φ<25mm,d<4mm
电极材料:铂金
夹具辅助材料:氮化铝陶瓷
低温制冷:液氮
测试功能:介电温谱、频谱
数据传输:RS-232
设备尺寸:180mmx210mmx50mm
ε介电常数、(ε'、ε''介电常数实部与虚部)、C电容、(C’、C''电容实部与虚部、D损耗、R电阻、(R'、R''电阻实部与虚部)、Z、(Z'、Z''阻抗实部与虚部)、Y导纳、Y’、Y''(导纳实部与虚部)、X电抗、Q品质因 数 、 c o l e -cole图谱、机电耦合系数Kp、等一系列测
量参数及介电温谱与频谱等测试功能。
模式选择:根据等效电路可选择并联模式和串联模式;
测量方式:软件可进行介电温谱与介电频谱;温度设置:可设置升温速度、降温速度、**温度、测量等待时间等;
测量参数:ε介电常数、(ε'、ε''介电常数实部与虚部)、C电容、(C’、C''电容实部与虚部、D损耗、R电 阻、(R'、R''电阻实部与虚部)、Z、(Z'、Z''阻抗实部与虚部)、Y导纳、Y’、Y''(导纳实部与虚部)、X电抗、Q品质因数、cole-cole图谱、机电耦合系数Kp、等;
测量频率:软件可设置测试的频率;
数据处理:测量数据生成Excel及pdf两种文件格式;
图像处理:测量曲线可保存。
优点1
测量方式
减小了测量温度、测量导线、电网谐波干扰,以及测量延长导线阻抗对测量数据的影响。在测量方式上进行了一系列新的想法。
优点2
测量功能
比现有的高低温阻抗分析仪,增加了TSDC、热释电、电阻、击穿等测量功能。方便扩展高低温测试环境。在功能材料的电学测试,可实现一套系统完成大部分电学测试。
优点3
质量管控
严格做好每一款产品质量把控,从原器件采购、到生产过程的质量控制,到产成品计量检测,严格质量把控,尽力生产合格的科研仪器。
优点4
售后服务体系
整机保修三年,7X24小时在线服务。预装远程服务软件,实现远程升级、维护等,让售后便捷。
可扩展部件:

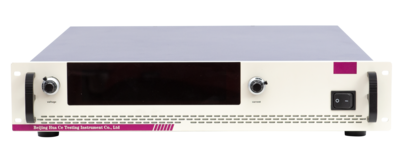

高阻计(可进行高低温下高阻测量)          数字源表(可进行高低温下四探针测量)           高压电源(可进行高低温下TSDC测量)
