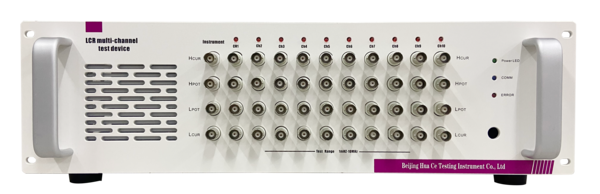

多通道介电测试系统
产品功能
应用案例
PC软件

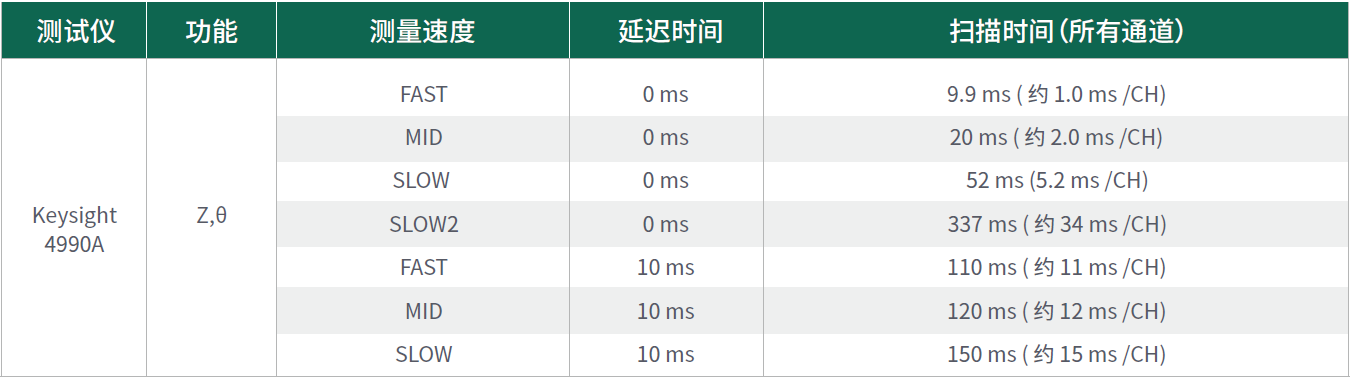

切换时间实测示例

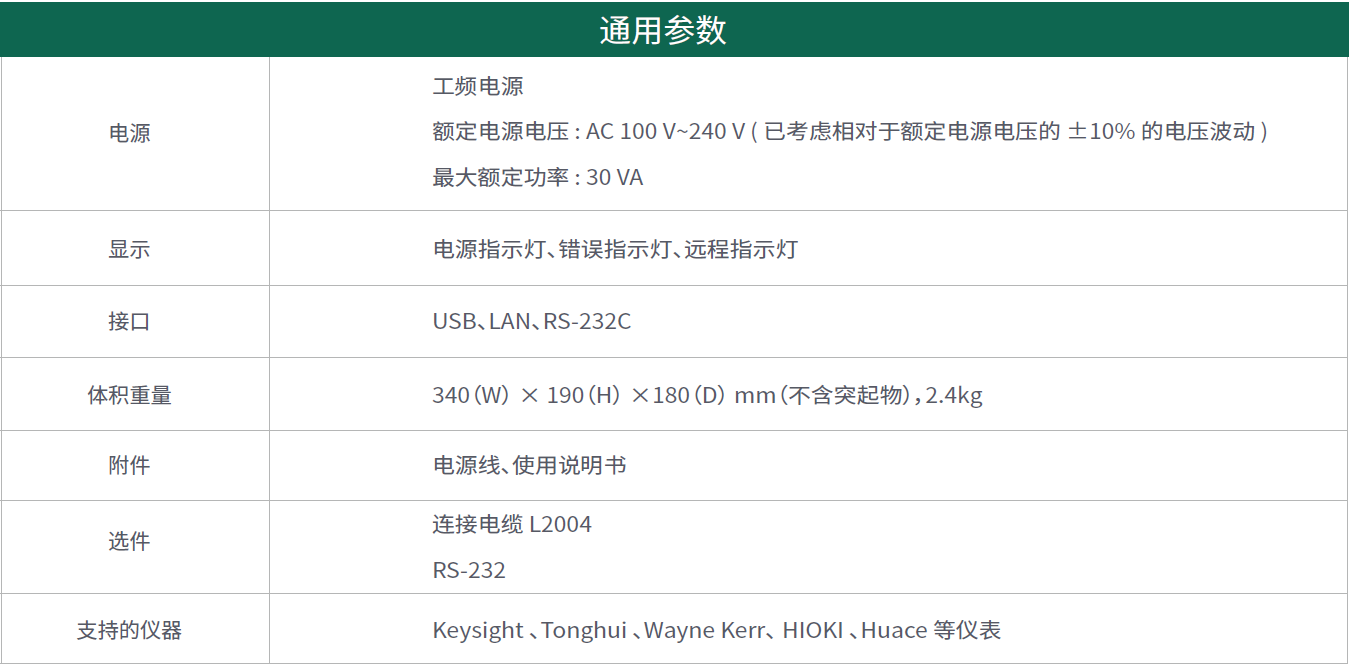

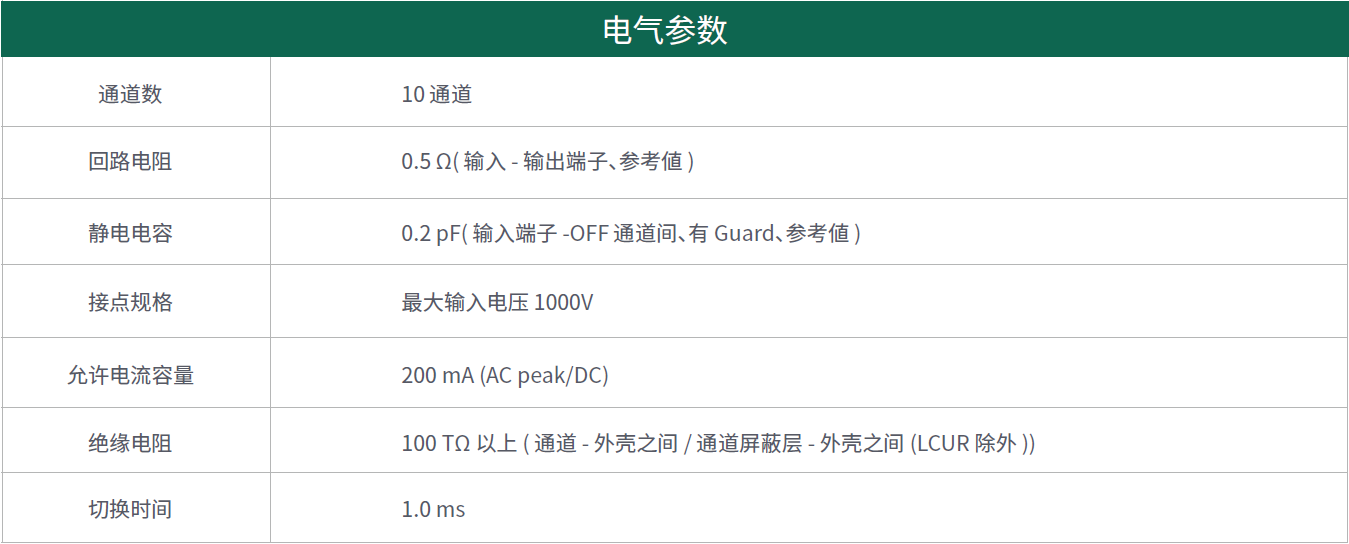

设备参数
○● PRODUCE FUNCTION
○● APPLICATION CASES
○● PC SOFTWARE
○● EXAMPLE of SWITCHING TIME MEASUREMENT
○● EQUIPMENT PARAMETERS
● 主要用于：多通道电阻、介电测试等可搭载阻抗分析仪、高阻计使用；
● 光耦继电器，高速又耐用；
● 切换时间 1 ms；

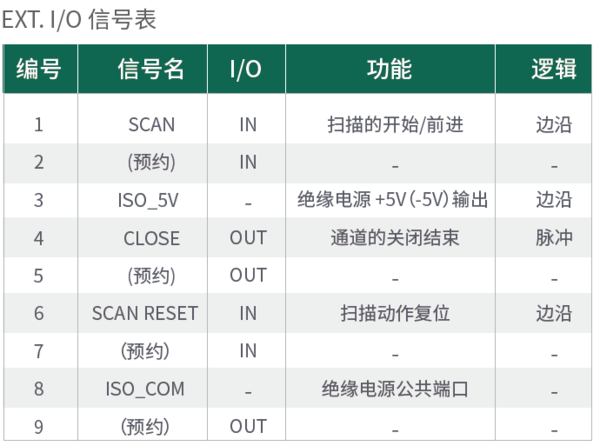

● 高速I/O 输出控制。

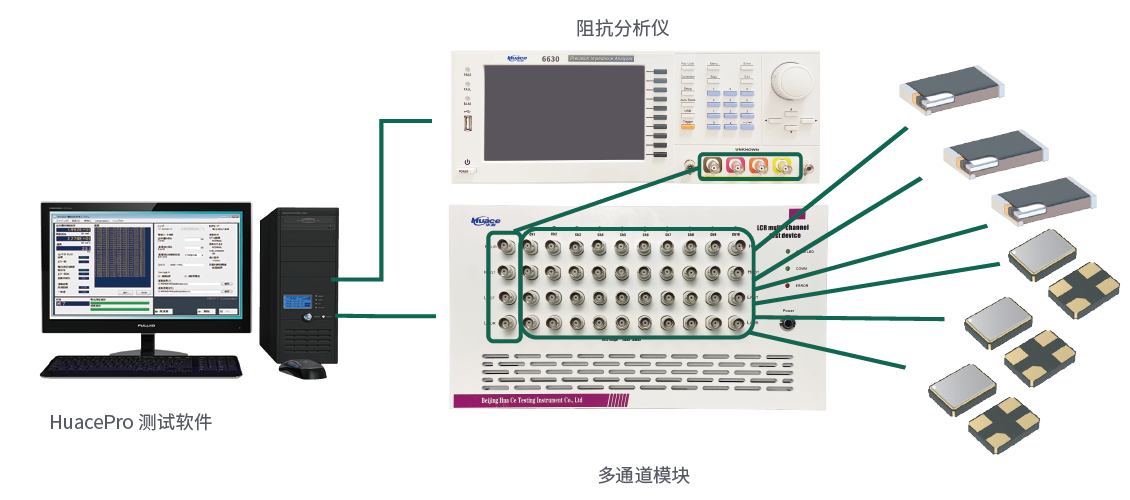

基于 IM3570 与 ZC3001 组合的 10 通道交流阻抗测试系统
（发挥宽频带、通道间误差少的优点，与 LCR 多路测试软件 CN040 组合，可用于多通道介电与电阻测量，也可适用于电子零件和传感器的研究开发）
LCR 多路测试软件
● 扫描、比较器
● OPEN&SHORT 补偿
● 数据保存
① 针对所有通道设置测试条件（量程、频率、比较器等）
② 可指定某个通道的 ON 与 OFF
③ 可循环进行扫描测试
④ 同时可在本地保存测试条件
① 可对应各通道的开短路补偿
② 如若利用 LCR 的设置切换功能则需要较长的切换时间，在软件内进行了开短路补偿计算，可维持高速的扫描时间。
① 扫描的数据可根据通道进行保存
|
|
