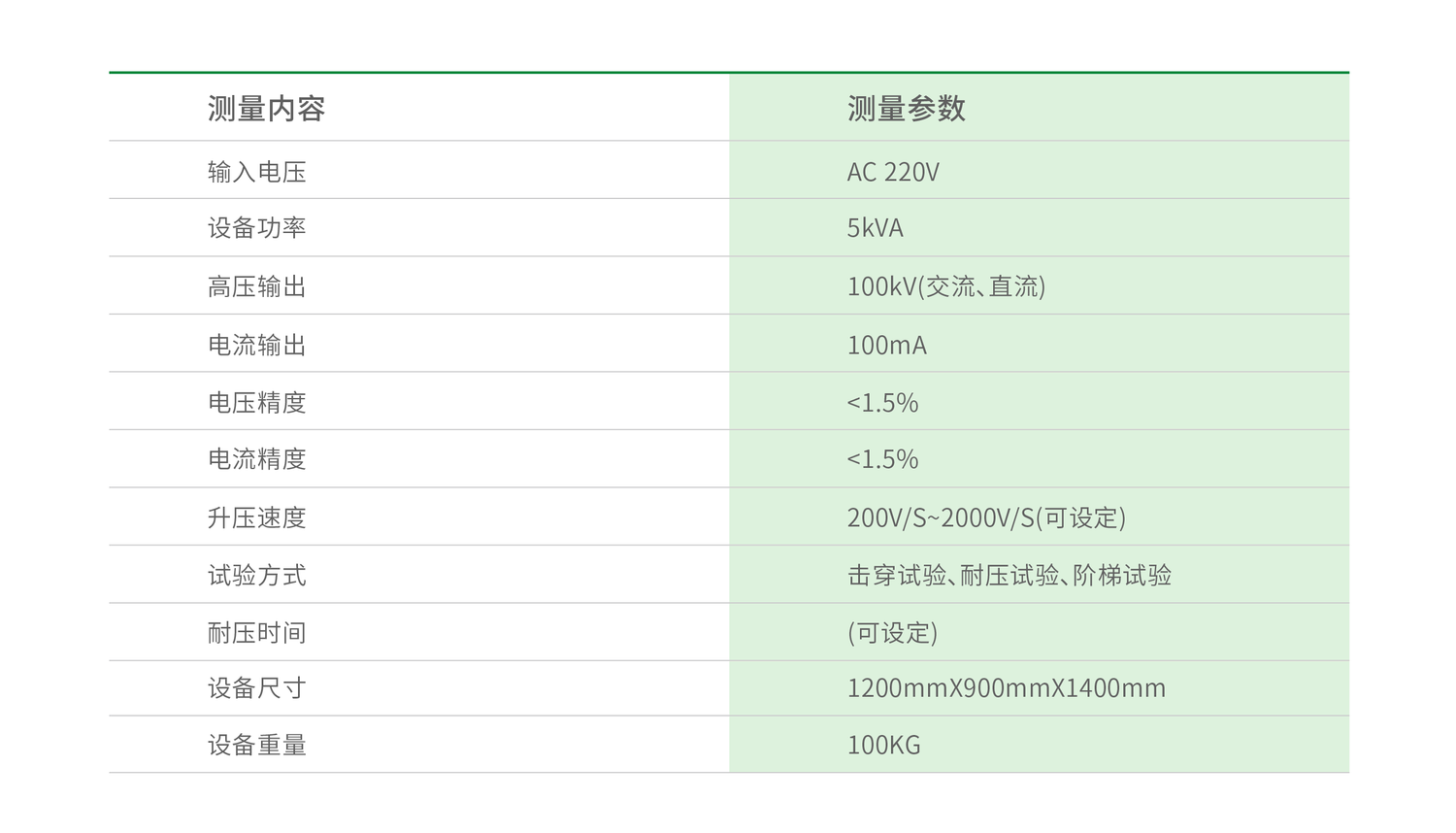

100kv电压击穿参数

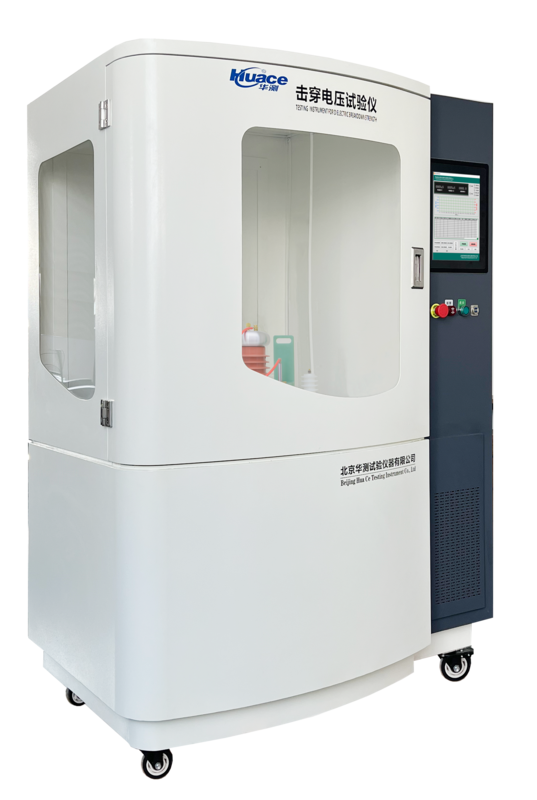

HCDJC系列电压击穿试验仪采用计算机控制，通过人机对话方式，完成对绝缘介质的工频电压击穿，工频耐压试验。电压击穿试验仪主要适用于固体绝缘材料如绝缘漆、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；电压击穿试验仪采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

GB1408.1-2016《绝缘材料电气强度试验方法　第1部分；工频下试验、第2部分》
GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
GB/T 3333-1999《电缆纸工频击穿电压试验方法》
GB/T 1 2656-1990《电容器纸工频击穿电压测定法》
ASTM D149 - 09 《固体电绝缘材料在商用电源频率下的介电击穿电压和介电强度的标准试验方法》
DL/T 3 76-2010 复合绝缘子用硅橡胶绝缘材料通用技术条件

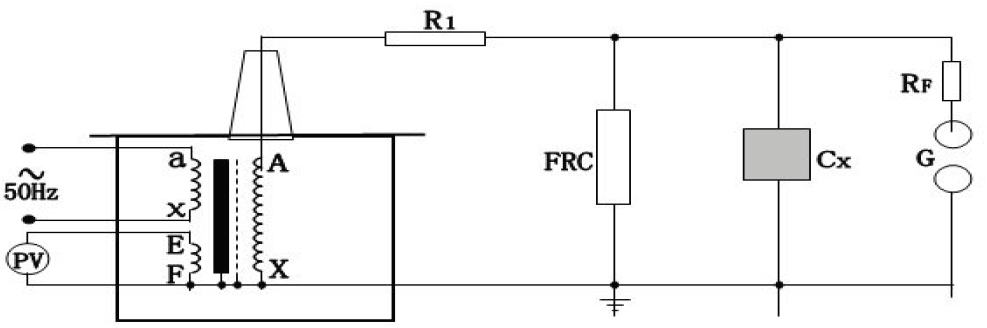

1、击穿、耐压试验就是对被试品施加一定的电压，并保持一定时间，以考虑被试品绝缘承受各种电压的性能。绝缘电阻和吸收比试验、泄漏电流和直流耐压试验以及介质损失角测量试验等虽然能发现很多绝缘缺陷，但因其试验电压低于被试品的工作电压，往往对一些绝缘缺陷还不能及时发现，为了进一步暴露设备缺陷，检查电气设备绝缘水平和确保是否能投入运行，有必要进行交流击穿及耐压试验。
2、它是鉴定电气设备绝缘强度最有效最直接的方法，它对于判断电器设备能否投入运行具有决定性的意义。交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布均符合实际运行情况，因此，交直流击穿、耐压试验能有效地发现电气设备存在的较危险的集中性缺陷。试验电压越高，发现绝缘缺陷的有效性越高。

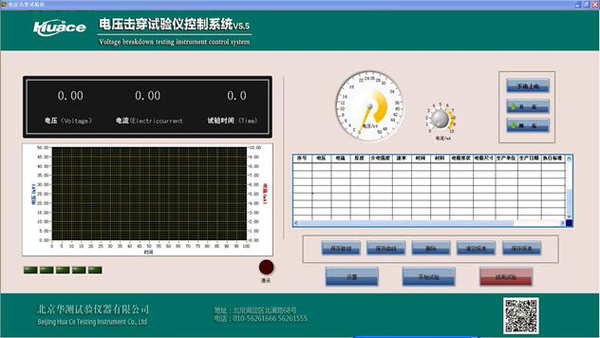

○ 操作系统：支持XP，win7,win8系统，操作人性化；

○ 实时监测：在实验过程中可以动态显示试验曲线；

○ 数据导出：试验结果方便导出。
○ 实验报告：自定义报告名称，并对实验报告进行打印；
○ 试验方式：直流试验和交流试验、进行选择；
○ 试验方法：击穿电压、耐压试验、阶梯升压等多种选择；
○ 参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值；
○ 校准功能：可针对设备进行校准设置；
○ 支持标准：支持国标及美国标准；
○ 报警功能：软件具备电压、电流报警功能。

TVS瞬间抑制防护技术

电压击穿试验仪大都采用的光耦隔离方式，但光耦与隔离无非是提高仪器的采集的抗干扰处理,对于电弧放电过程中的浪涌对控制系统的防护起不到什么作用。华测开发的TVS瞬间抑制防护技术，将起到对控制系统的较大防护。

多级循环电压采集技术

材料击穿后，瞬间放电速度约为光速的1/5～1/3,一般通用的方法为压降法进行采集击穿电压。即变压器的初级电压瞬间下降一定比率来判别材料是否击穿。显然记录击穿电压值产生偏差。而采用多级循环采集技术对击穿后的电压采集将解决此难题。

低通滤波电流监测技术
高压压放电过程中将产生高频信号。而无论是国产与进口电流采集传感器，大都为工频电流传感器。而采集过程中无法将高频信号处理时，从而造成检测不准确。无论是采用磁通门或霍尔原理所设计的传感器存在击穿后瞬间输出电压或电流信号过大，从而烧坏控制系统的采集部分。华测开发的低滤波电流采集传感器将高频杂波信号进行相应处理。同时华测自主开发的保护模块来保证采集精度与保护采集元件。

双系统互锁技术及隔离屏蔽技术

我们将采用双系统互锁技术应用于电击穿仪器，华测生产的电压击穿仪器不仅具备过压、过流保护系统，它独有的双系统互锁机制，当任何元器件出现问题或单系统出现故障时，将瞬间切断高压。技术，将起到对控制系统的很大防护。

SPWM电子升压技术

目前进口设备大都采用SPWM电子升压技术，这一技术具有升压速度平稳，精度高。便于维护等优点是调压器无法比拟的。

进口原装电压、电流传感器

反时限过压、过流保护系统

西门子PLC控制系统模块组

labview开发的强大的上位机软件

TVS高压防护系统模块
