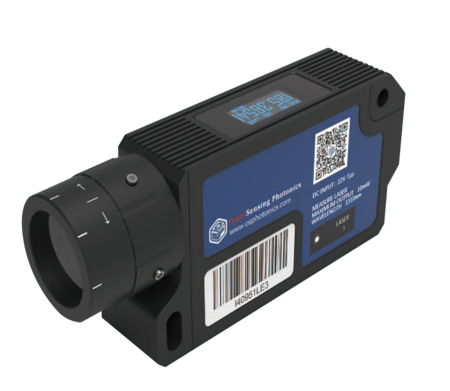

激光测振仪 MV-HW3000
新一代红外光纤激光测振仪采用紧凑型光学系统设计，集先进的光学测试技术和数字信号处理技术于一身。以集成光学芯片为核心，具有体积小、质量轻、易维护等优点；设备抗干扰能力强，具有较高的分辨率和动态测量范围，已广泛应用于各大高校、研究所和高新企业，设备安装简单快捷，可轻松获取振动数据，完美的配合铁电分析仪进行应变测量。
众所周知，振动特性的测量和分析是鉴别和确认机器、部件的质量特性及工作状态的重要测量手段。在测量手段上，激光测振仪相较传统的接触式加速度传感器，非接触式的、基于激光干涉原理的激光多普勒测振技术由于拥有较佳位移和速度测量分辨率，逐渐成为最重要的振动测量方法，并已被广泛用于基础科学和工程测量领域。
北京华测新推出的微型激光测振传感器,激光测振仪是一种小型激光传感平台，将这两种主流的传感功能结合在一个光学平台上，可实现位移测量和振动测量等多种功能，激光测振仪在保持精度高测量的同时还极大降低了模块尺寸和成本。微型激光测振传感器/激光测振仪产品性能方面覆盖从低频到高频甚至超声测量领域DC~2.5MHz的频率范围相应，测量速度可达20m/s，振幅分辨率20pm，频率精度小于0.1%微型激光测振传感器/激光测振仪应用领域覆盖更加全面，超声领域：超声换能器、超声波洁牙、超声手术刀、超声焊接等等。新能源领域、航空航天、3C电子消费行业、半导体行业。精密加工领域，工业在线测量等等！
微型激光测振传感器/激光测振仪产品型号丰富短距离到长工作距离可达40m，内置外置可 变集 镜头可选，便携式可以方便放到任何位置测量小巧体积方便售成。
微型激光测振传感器/激光测振仪产品型号丰富短距离到长工作距离可达40m，内置外置可 变集 镜头可选，便携式可以方便放到任何位置测量小巧体积方便售成。

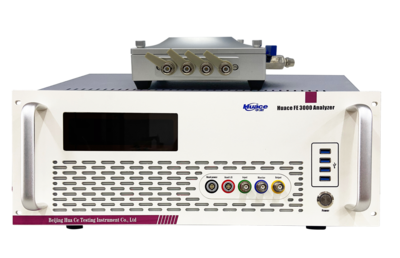

1.连接到Huace FE-3000铁电分析仪上的激光测振仪
可测量沉积在悬臂和膜上或沉积在基板上的压电薄膜的压电系数；
2.铁电测试系统与激光干涉仪相结合，在D33振动过程中可以达到0.2pA(0.02nm)分辨率；
3.高低温冷热台可以添加到薄膜压电测试套件中，可以在单个样品在 -196℃至 600℃℃的温度中进行测量。
可测量沉积在悬臂和膜上或沉积在基板上的压电薄膜的压电系数；
2.铁电测试系统与激光干涉仪相结合，在D33振动过程中可以达到0.2pA(0.02nm)分辨率；
3.高低温冷热台可以添加到薄膜压电测试套件中，可以在单个样品在 -196℃至 600℃℃的温度中进行测量。

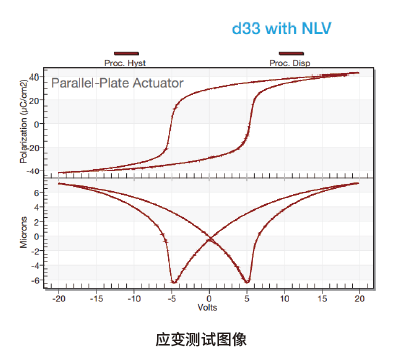

激光测振仪与薄膜压电测试(E31)相结合，可测量沉积在悬譬上的压电薄膜的压电系数(E31、D31和E33)。施加在压电薄膜上的电压使基板向各个方向弯曲。位移由激光测试振仪进时高速测量。使用薄膜压电测试套件进行的测
量包括(但不限于):E31、D31、D33、E33 与厚度与位移与电压的关系。
应用场景：压电疲劳、压电老化、过程监控。
量包括(但不限于):E31、D31、D33、E33 与厚度与位移与电压的关系。
应用场景：压电疲劳、压电老化、过程监控。
1. 电极可调行程不小于3mm，分辨率0.01mm；
2. 样品尺寸小于30mm；
3. 样品盒试验电压不低于10kV；
4. 加热温度:RT~250℃；
5. 采用进口品牌温度控制器；
6. 具有过温与过流保护功能。
2. 样品尺寸小于30mm；
3. 样品盒试验电压不低于10kV；
4. 加热温度:RT~250℃；
5. 采用进口品牌温度控制器；
6. 具有过温与过流保护功能。
1. 适用于器件与块体材料应变测量；
2. 样品尺寸小于40mm；
3. 样品盒试验电压不低于2kV；
4. 加热温度:-196℃ - 250℃；
5. 采用进口品牌温度控制器；
6. 具有过温与过流保护功能。
2. 样品尺寸小于40mm；
3. 样品盒试验电压不低于2kV；
4. 加热温度:-196℃ - 250℃；
5. 采用进口品牌温度控制器；
6. 具有过温与过流保护功能。
1. 电极可调行程不小于3mm，分辨率0.01mm；
2. 样品尺寸小于30mm；
3. 样品盒试验电压不低于10kV；
4. 加热温度:RT~800℃；
5. 采用进口品牌温度控制器；
6. 具有过温与过流保护功能。
2. 样品尺寸小于30mm；
3. 样品盒试验电压不低于10kV；
4. 加热温度:RT~800℃；
5. 采用进口品牌温度控制器；
6. 具有过温与过流保护功能。
激光测振仪与薄膜压电测试(E31)相结合，可测量沉积在悬臂上的压电薄膜的压电系数(E31、D31和E33)。施加在压电薄膜上的电压使基板向各个方向弯曲。位移由激光测试振仪进时高速测量。使用薄膜压电测试套件进行的测量包括(但不限):E31、D31、D33、E33与厚度位移与电压的关系。
1.光电集成芯片技术；
2.传感器采样率5MHZ；
3.位移分辨率0.01 nm；
4.测量激光波长1310nm；
5.支持测量频率范围DC-2.5MHz；
6.振动频率精度0.02%；
2.传感器采样率5MHZ；
3.位移分辨率0.01 nm；
4.测量激光波长1310nm；
5.支持测量频率范围DC-2.5MHz；
6.振动频率精度0.02%；
7.测量振动量4.5m/s，高速版本可达20m/s；
8.±5V模拟量输出；
9.软件可提供原始数据接口及开发集成使用的SDK；
10.供电电压12V，功耗4W；
11.异光干扰大于60000lux。
8.±5V模拟量输出；
9.软件可提供原始数据接口及开发集成使用的SDK；
10.供电电压12V，功耗4W；
11.异光干扰大于60000lux。

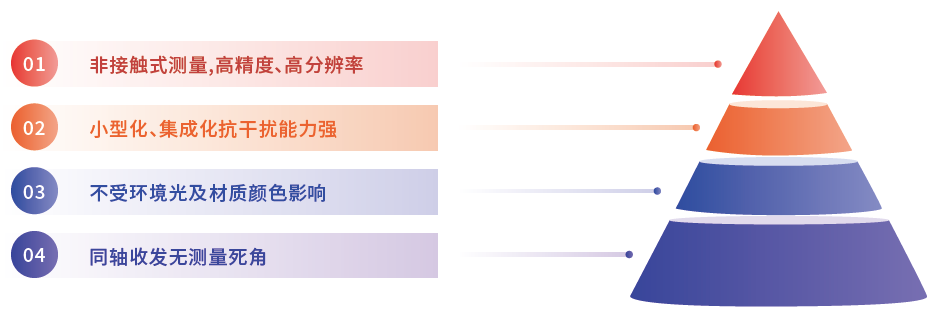

功能特点
产品参数
应用案例
针对不同材料应变测量夹具

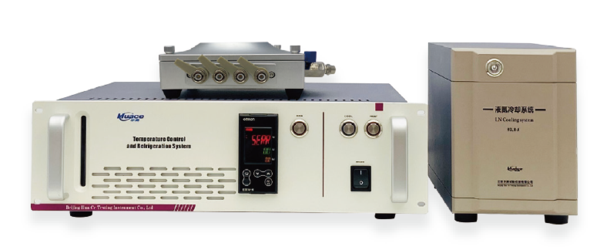

激光测振仪配合高低温冷热台对压电器件测量
激光测振仪配合悬臂梁测量对薄膜应变测量

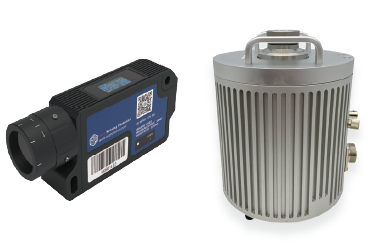

激光测振仪+变温块体测试盒
激光测振仪高低温测试夹具

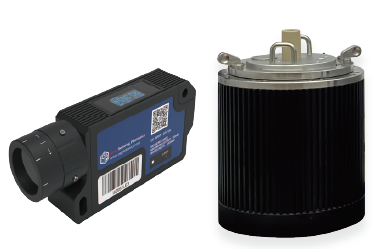

激光测振仪+高温块体测试盒

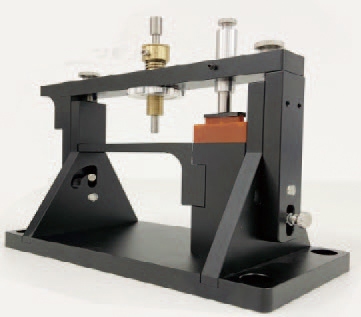

薄膜悬臂梁测试夹具
产品介绍
|
|
