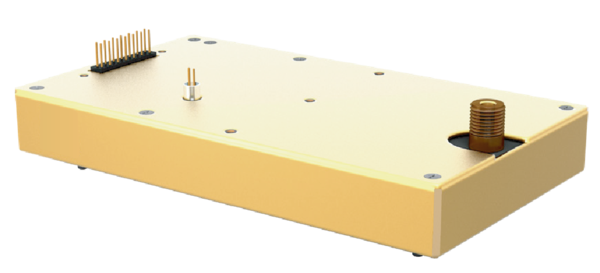

大功率8kV至30kV系列高压直流模块电源
高功率 8kV 至 30kV 系列是专为功能材料及电气绝缘材料行业应用设计的单输出高压模块电源。该系列产品以 24 VDC 输入驱动，提供 60 W、125 W 或 250 W 三种功率等级，输出高压范围覆盖 8 kV 至 30 kV（直流），支持正/负极性配置。其核心优势在于快速响应能力、可控电压过冲及低纹波性能，可显著延长外部负载元件寿命，适用于严苛的工业与科研场景。
• 激光器、超声波脉冲发生器、粒子加速器。
• 自动化测试设备（ATE）、光电子器件驱动电源。
• 绝缘材料耐压测试、ESD（静电放电）模拟。
• 等离子体生成、高压脉冲实验、压电材料极化、功能材料测试。
• 可调稳压输出：8 kV 至 30 kV，满足多样化高压需求。
• 单极性输出：支持正极（-P）或负极（-N）配置。
» 上升时间公式（单位：秒）
» 输出电流公式（单位：安培）
» 输出功率公式（单位：瓦特）
• Trise = 上升时间（秒）
• Co = 内部存储电容（法拉）
• Cx = 外部负载电容（法拉）
• freq = 开关频率（赫兹）
• HVout = 输出电压（直流电压）
• Iout = 输出电流（安培）
• Pout = 输出功率（瓦特）
• Co = 内部存储电容（法拉）
• Cx = 外部负载电容（法拉）
• freq = 开关频率（赫兹）
• HVout = 输出电压（直流电压）
• Iout = 输出电流（安培）
• Pout = 输出功率（瓦特）
• 输出纹波 < 1.0%：确保高压稳定性，适用于测试与敏感设备。
• 温度系数 50 ppm/°C：宽温环境下仍能保持精度（-40°C 至 65°C）。
• 可控电压过冲：保护外部电容及负载，延长系统寿命。
• 通过 I5—I10 实现有效电流电压监测及模式指示。
• 工业级防护：自然对流散热、硅胶封装，适应高湿度（0-95% RH）及高海拔（3000 米）。
电容充电与脉冲功率应用
自动化测试设备（ATE）
高压测试与静电放电（ESD）
科研领域
产品概述 Product Overview
应用领域 Product Application
上升时间/电容充电计算 Rise Time/Capacitor Charging Calculation
高压输出范围
性能强大
可靠性
|
|
