电击穿强度试验仪的操作流程及注意事项电击穿强度试验仪作为绝缘材料、电气工程等重要的测试设备，其操作规范性及注意事项关系到试验结果的**和操作人员的安全。该试验仪通过施加高电压来评估材料的绝缘性能，进而预测其在极端条件下的耐用性。了解并正确执行其操作流程，不仅能确保测试数据的可靠性，还能有效避免潜在的安全风险。 电击穿强度试验仪是一种设计用于评估材料或绝缘体在高电压环境下耐受能力的设备。其功能在于通过持续、稳定地升高电压，直至达到某一设定值时，观察被测样品是否能够保持其绝缘性能，或者发生击穿现象。当绝缘材料无法承受施加的电压而发生击穿时，设备会立即记录并显示此时的电压值，即所谓的击穿电压。 操作前准备 一、在进行击穿试验之前，对试验仪进行检查。先从设备的外观开始，设备表面是否完好无损、无严重划痕或变形，各部件之间的连接是否紧固可靠，尤其是电源线、测试线等关键线路的完整及接触良好。 二、设备校准，为了**电压击穿试验结果的**性和一致性，使用标准样品进行设备校准。通过标准样品对设备进行校准，可以有效修正和补偿设备本身可能存在的系统误差，使设备的工作性能尽可能达到预设的标准要求。 三、操作人员佩戴绝缘手套和绝缘鞋等防护装备，确保自身安全。同时，试验区域应设置明显的安全隔离标志，以防止无关人员接近，减少意外风险。检查设备的接地情况，接地不良可能导致设备在测试过程中发生漏电或短路等安全事故。 四、根据测试的具体要求，挑选符合条件的样品，样品表面干净、无损伤，对于存在绝缘层或其他特殊涂覆的样品，按照规定的工艺进行处理，以**其在测试过程中能够真实反映材料的实际性能。 五、根据样品的尺寸、形状以及测试需求选择合适的夹具。确保夹具与样品之间有良好的接触，能够稳定地将样品固定在设备上，避免因样品移动或接触不良导致测试数据出现偏差。 操作流程 一、开机初始化设置 开机后，按照设备操作手册的指引，进行初始化设置。包括根据实际需求设定输出电压的范围、调整输出电压的精度以及设置电流测量的范围等关键参数。同时，根据测试的具体需求，选择适当的测试模式，如恒压模式、恒流模式等。 二、样品安装连接 将已准备好的样品安装在夹具上。在连接过程中，需确认接线的正确性，避免因接线错误导致测试失败或对设备造成损害。检查样品与夹具之间的接触是否良好，以确保测试数据的**性。 三、试验参数设置 根据测试的具体需求和样品的特性，合理设置试验参数。升压速率、测试时间、测试模式等参数按需设置。 四、启动试验与数据记录 点击开启试验按钮，在试验过程中，操作人员需观察设备的运行状态，输出电压和电流的变化情况。同时，观察样品的状况，观察是否出现击穿现象或其他异常情况。并记录试验过程中的关键数据，如击穿电压、击穿电流等。 五、试验结束与数据处理 当样品发生击穿或达到预定的测试时间时，试验将自动结束。然后对试验数据进行处理和分析。 注意事项 一、确保设备的接地良好，以避免因接地不良而引发的安全事故。应该定期检查设备的接地情况。同时，在操作过程中，要避免接触到设备的带电部分，以免发生触电事故； 二、按照设备的操作规程进行操作，避免因误操作而导致设备损坏或测试失败。操作人员应该了解设备的操作流程和各项功能，并在操作前仔细阅读设备的操作手册，确保自己具备相应的操作技能和知识； 三、时刻观察设备的运行状态和样品的击穿情况，以便及时采取措施应对突发情况。在设备运行过程中，操作人员应该时刻关注设备的运行状态，如电流、电压、温度等参数的变化情况。同时，对于样品的状态也要进行观察，如是否出现击穿现象、是否有异常声音或气味等。一旦发现异常情况，应立即按下急停按钮，避免事故的发生； 四、在试验区域设置明显的安全警示标志，提醒操作人员注意安全；定期对设备进行维护和保养，确保设备的正常运行和安全性；以及定期对操作人员进行安全培训和考核，提高其安全意识和操作技能； 五、定期维护与保养设备。

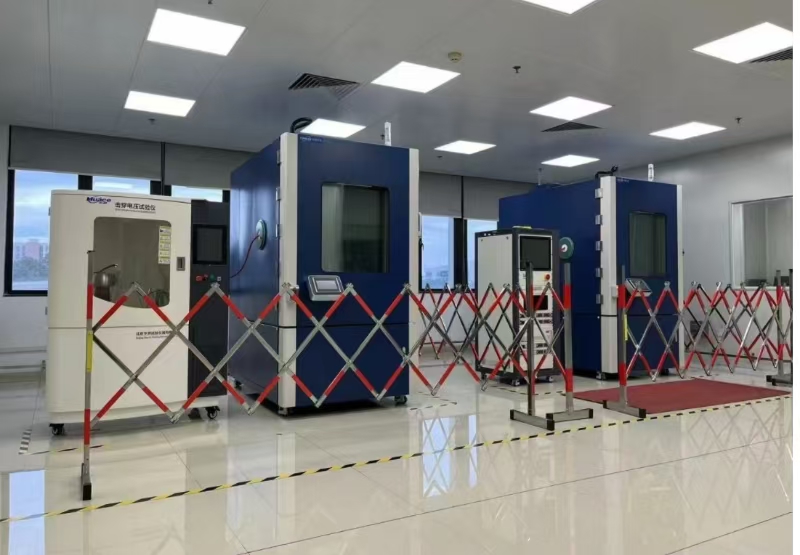

试验现场 |
